マキタ18Vバッテリー解析

電動工具で有名なマキタの18Vリチウムイオンバッテリーを解析します。

海外だと「Makita 18V LXT Lithium-ion Battery」と言われているもので、「Makita LXT」などのワードを入れて探すと以下のような情報がみつかります。

• https://www.laptopu.ro/community/power-tools-battery-pinout/makita/
• https://github.com/mnh-jansson/open-battery-information
• https://martinjansson.netlify.app/posts/makita-battery-post-1
• https://martinjansson.netlify.app/posts/makita-battery-post-2
• https://www.youtube.com/watch?v=r1tQwoaCdBA
• https://www.reddit.com/r/Makita/comments/19609zt/partially_solved_some_lxt_batteries_definitely/?sort=new
• https://www.instructables.com/Making-a-Over-Discharge-Protection-for-Makita-Batt/



実はマキタ工具の販売店向けに製造されているバッテリーチェッカBTC04（A-61488）というものが存在します。

2021年からは一般向けにも販売されるようになり、入手が容易になりました。

このバッテリーチェッカを利用するとバッテリーの状態を得ることが出来ます。



ピンアサイン

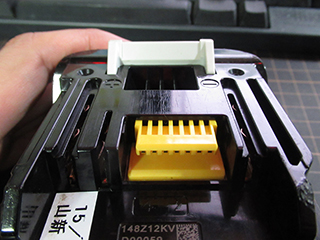

バッテリーBL1860Bの端子部の拡大画像です。

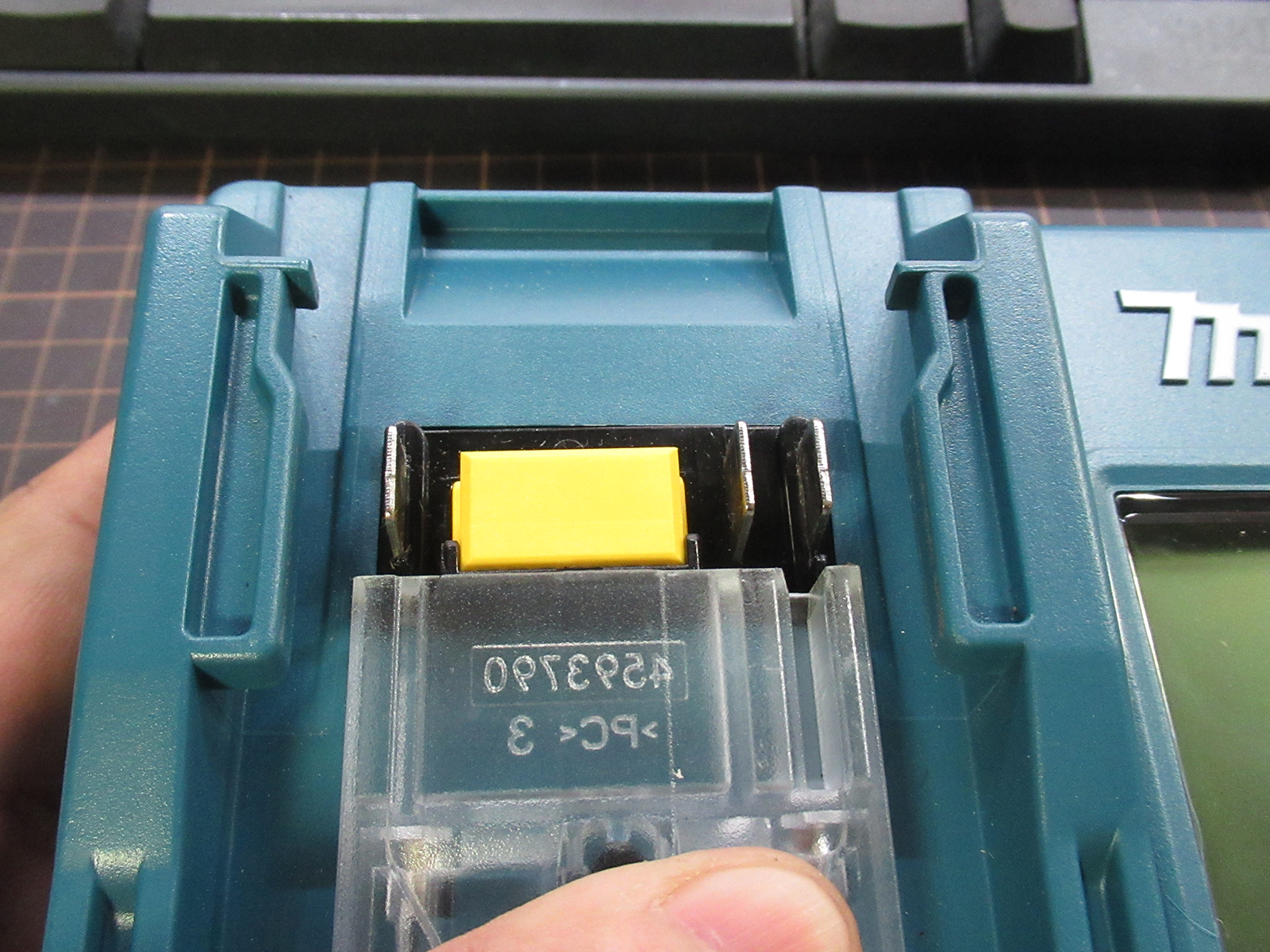

バッテリーチェッカBTC04の端子部の拡大画像です。

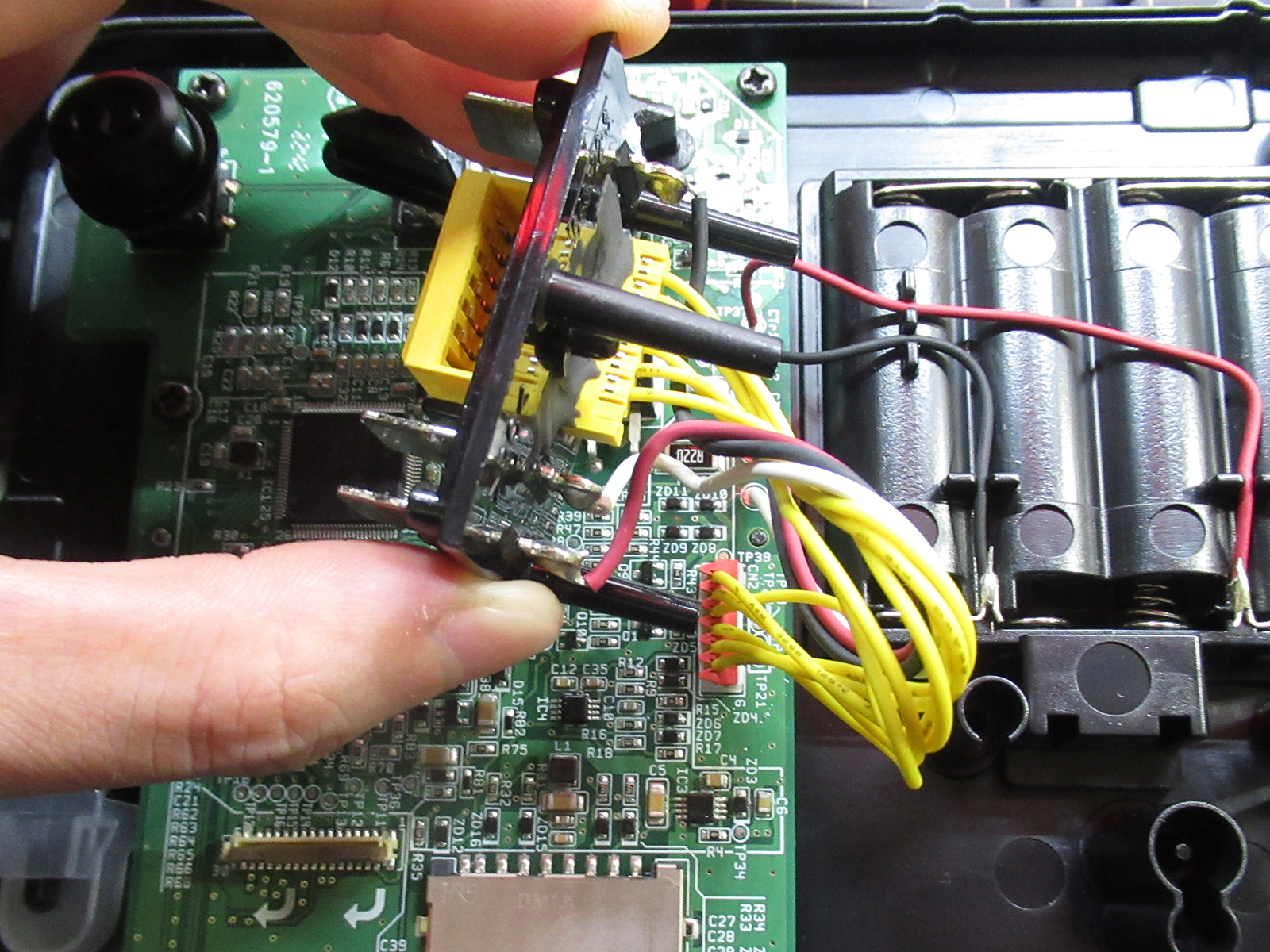

診断時には1ピン使用しないのか、黄色の集合コネクタの部分は配線が無い部分があります。





---
