マキタ40Vバッテリー解析

電動工具で有名なマキタの40Vリチウムイオンバッテリーを解析します。

海外だと「Makita 40V XGT Lithium-ion Battery」と言われているもので、「Makita XGT」などのワードを入れて探すと以下のような情報がみつかります。

• https://www.laptopu.ro/community/power-tools-battery-pinout/makita-bl4040-pinout/
• https://github.com/Malvineous/makita-xgt-serial
• https://github.com/twaymouth/XGT-Tester
• https://www.reddit.com/r/Makita/comments/1710obz/progress_on_reverse_engineering_40v_xgt/



実はマキタ工具の販売店向けに製造されているバッテリーチェッカBTC04（A-61488）というものが存在します。

2021年からは一般向けにも販売されるようになり、入手が容易になりました。

このバッテリーチェッカを利用するとバッテリーの状態を得ることが出来ます。

18VのLXTバッテリー用ですが、別売のバッテリチェッカ用互換アダプタBTC05（A-70954）を使用することで40Vバッテリーも診断可能です。



ピンアサイン

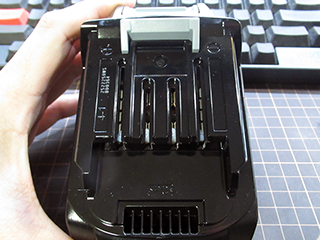

バッテリーBL4025の端子部の拡大画像です。

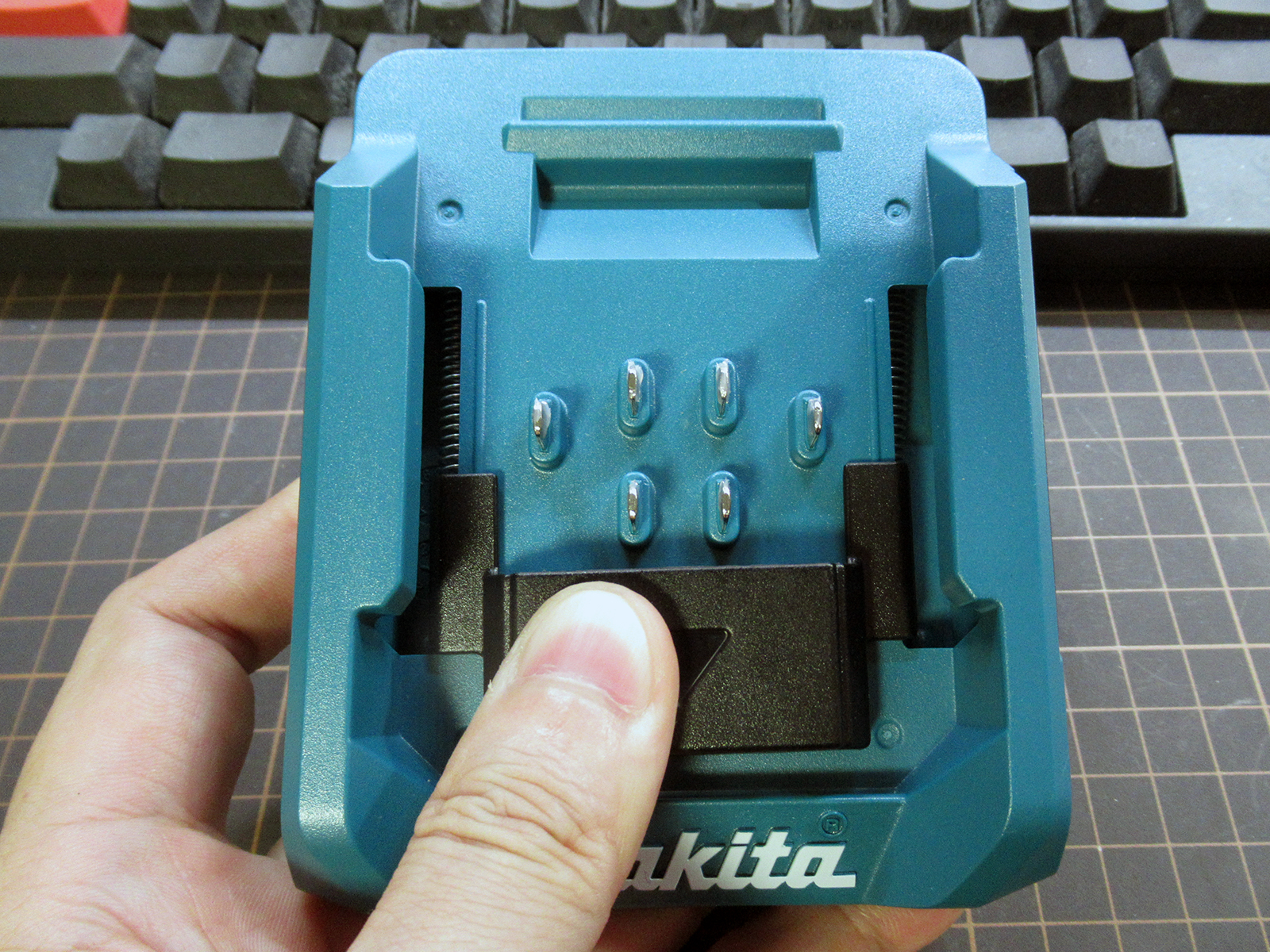

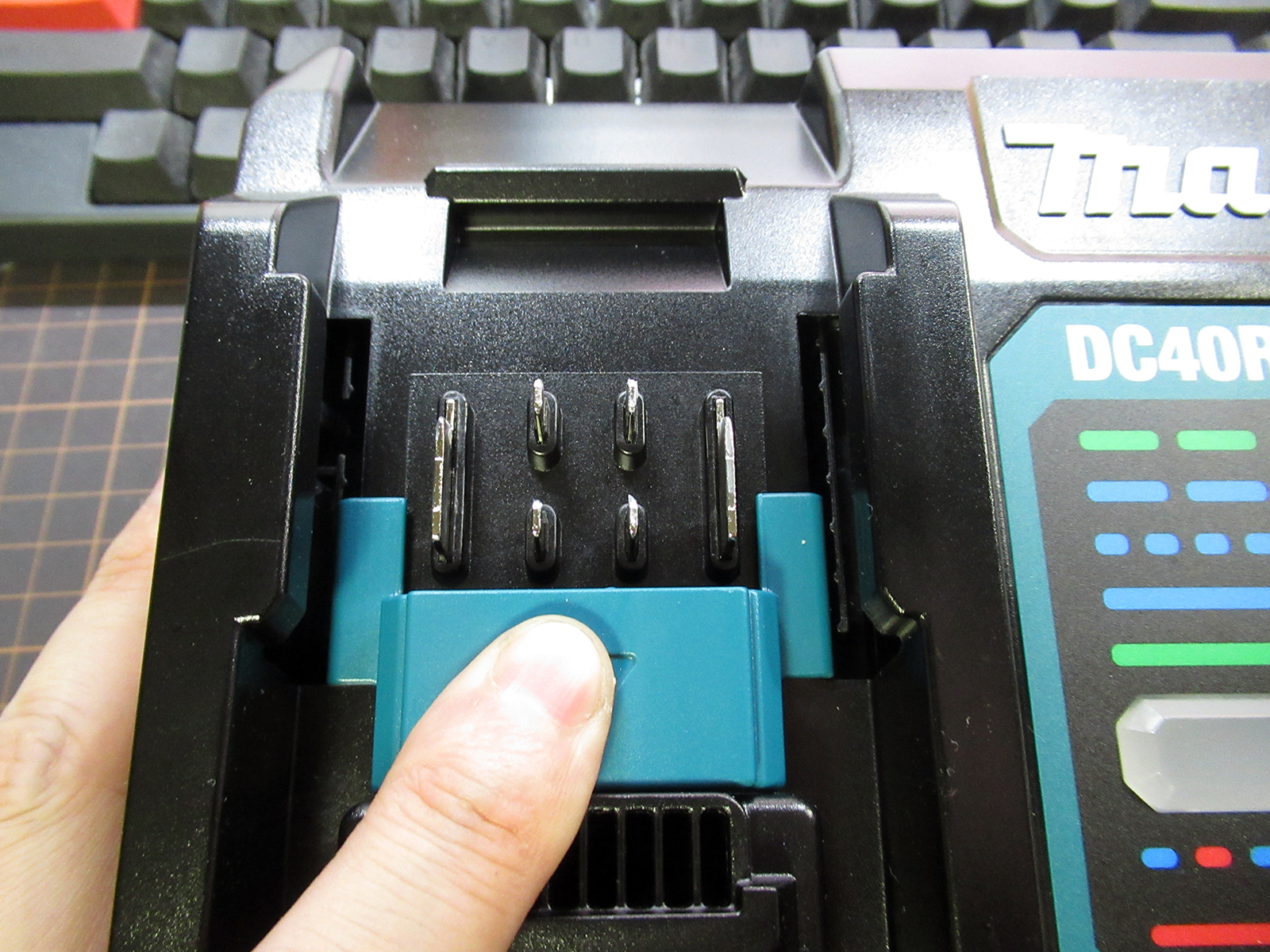

充電器DC40RAと、バッテリチェッカ用互換アダプタBTC05の端子部の拡大画像です。

診断には電流は必要なく、電源部分の端子サイズの違いが見えます。





---
